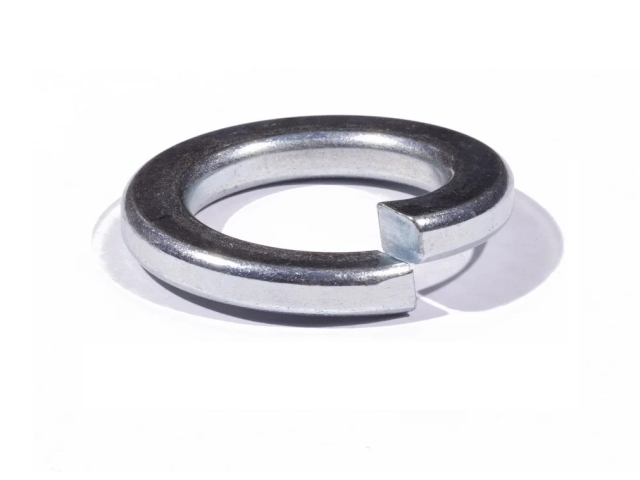

Шайба гровер DIN 127 (ГОСТ 6402-70) оцинкованная
В процессе работы различных движущихся узлов возможен самопроизвольный демонтаж соединений. Для надежности крепления деталей в приборо- и машиностроении используются шайбы-гроверы.

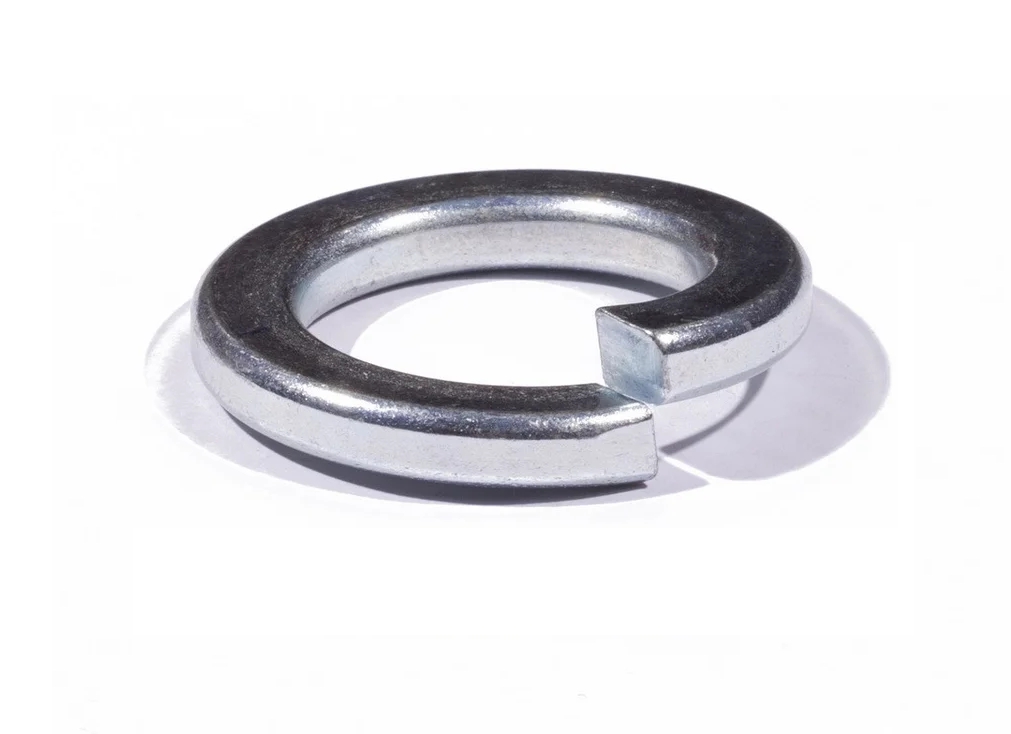

Оцинкованная шайба - гровер - это металлическое кольцо с разрезом и немного отогнутыми относительно друг друга концами. Во время монтажа этот элемент врезается одним концом в шляпку крепежного изделия, а другим – в поверхность детали. Таким образом предотвращается самопроизвольное раскручивание соединения во время вращения узла. Изделие изготавливается в соответствии с ГОСТ 6402-70. Оцинкованная поверхность хорошо противостоит коррозии во влажной среде, обеспечивая надежность и продолжительную службу соединения.
Основные | |
---|---|
Производитель | ММК-Метиз |
Страна производитель | Россия |
Вид шайбы | Горвер |
Материал шайбы | Сталь |
Покрытие | цинк |
Размер | Внутренний диаметр (мм) | Наружний диаметр (мм) | Толщина (мм) |
M6 | 6.1 | 11.8 | 1.6 |
M8 | 8.1 | 14.8 | 2 |
M10 | 10.2 | 18.1 | 2.2 |
М12 | 12.2 | 21.1 | 2.5 |
М14 | 14.2 | 24.1 | 3 |
М16 | 16.2 | 27.4 | 3.5 |
М18 | 18.2 | 29.4 | 3.5 |
M20 | 20.2 | 33.6 | 4 |
М22 | 22.5 | 35.9 | 4 |
М24 | 24.5 | 40 | 5 |
М27 | 27.5 | 43 | 5 |
М30 | 30.5 | 48.2 | 6 |
М36 | 36.5 | 58.2 | 6 |
М42 | 42.5 | 68.2 | 7 |
